AMS-250R

조명제어장치

AMS-250R

조명제어장치/확장용 주장치

조명제어장치로서 다수의 보조감지 센서와 확장연동 가능
인체 감지센서와 에어컨제어기를 복합으로 설치 가능
최대 5KW까지 부하용량 확장 가능
에어컨제어기능 1대 가능

구성품

<인체감지센서>

<본체>

<에어컨제어기1>

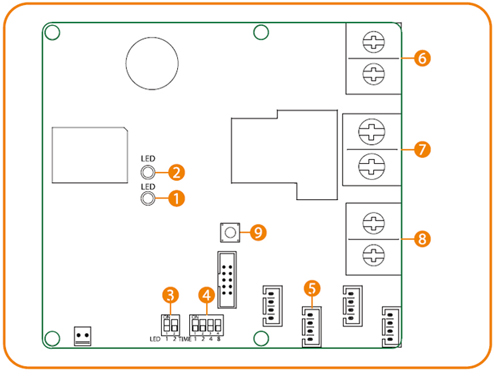

내부구조

1. 검출 LED 유동체 감지마다 점등 (Red LED)
2. 릴레이 ON/OFF 동작확인 LED (Blue LED)
3. LED표시 ON/OFF 및 1분 / 10분 선택 스위치
4. 시간설정 스위치
5. 자기형(보조센서) 연결단자
6. 입력전원 AC 220V
7. 형광등 및 부하 연결단자
8.AC입력신호 감지 단자
9.Reset 스위치



기술사양

동작 온/습도 -10˚ ~ 70˚ / 0 ~ 95%RH 정격입력전압 AC 220V
입력전압범위 AC 85V ~ 256V 전원 주파수 50 / 60HzV
소비전력 15W 이하 부하용량 220V / 16A
감지각도 수평 약 130˚ ~ 150˚ / 수직 약 40˚ 감지범위 정격15M
크기 125 x 165 x 40mm 동작시간 5초 ~ 90분
내용물 제품, 사용설명서, 나사
제품인증 KCC 전기안전 인증 보증 1년 제한 하드웨어 보증
